eVTOL电动涵道风扇(EDF)
舒贝勒(Schubeler) eP05-21 专为先进空中交通(AAM)应用而设计。直径为524mm，直流功率输入为21 kW，静态推力为680N，飞行速度范围为0-45 m/s，低于60V架构，已准备好集成到eVTOL项目中。
描述
全电动
通过 SC E-19 和 DO-160G 认证
安全且易于使用（低于 60V）
一流的性能

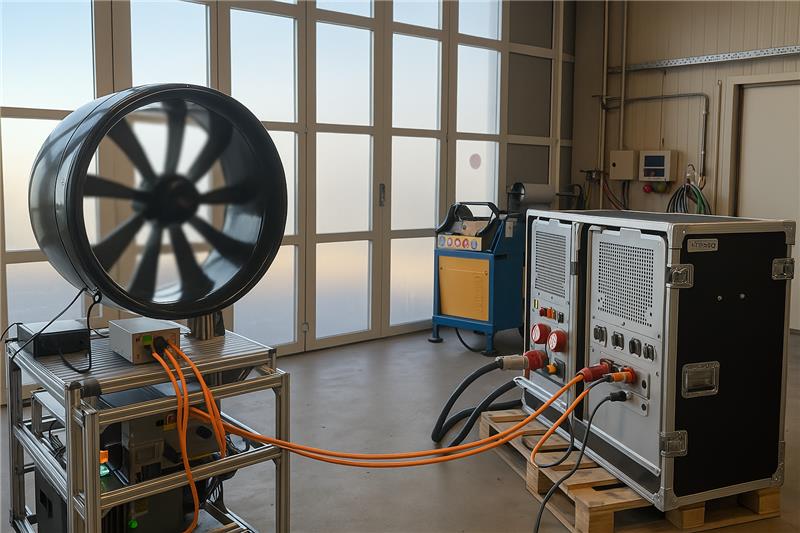

经过风洞测试和飞行验证
全电池和混合动力源兼容
可根据客户飞机要求进行调整
德国设计和制造
eP05-21技术规格

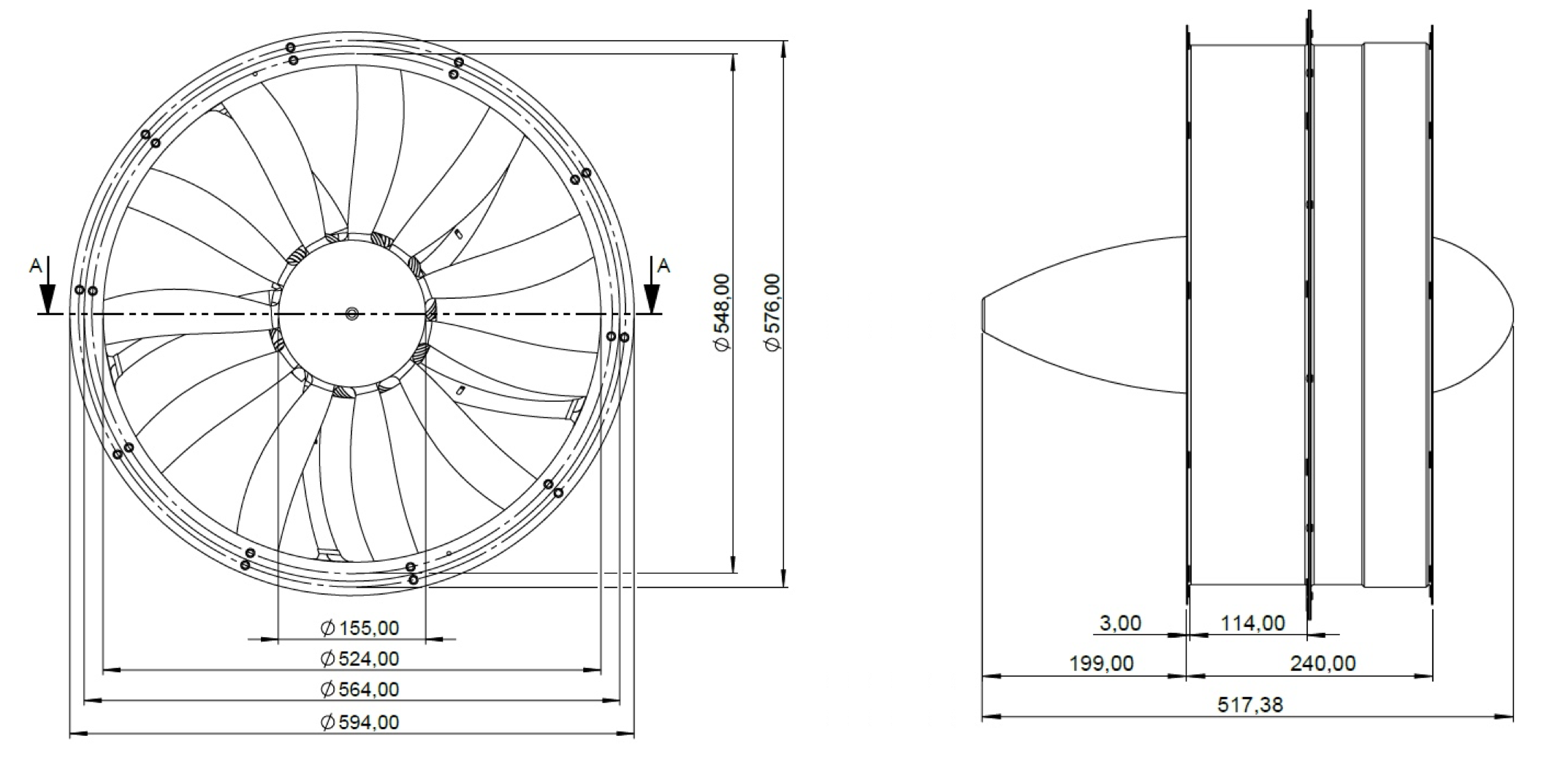

外壳内径 524 毫米（20.63 英寸）
风扇扫过面积 1970 平方厘米（305 平方英寸）
总重量（包括电机）8.26 千克（18.2 磅）
静态推力范围 550-680 N (123-153 lbf)
排气速度范围 48-53 m/s (157-174 ft/s)
转速范围 4900-5700 rpm
电气输入/功率 15000 W DC-21,000 W DC
总效率（地面条件）87%
扭矩 7.5 Nm/kg（热且高，风冷），3 分钟 2.5 lbf*ft/lbs持续
电压 推荐电池为 12-14S LIPO（低于 60V）
平均大修间隔(MTBO)（取决于应用案例）>2500h
声压水平 飞越@120m距离61dB(A)
eP05-24HV高电压800V架构
舒贝勒(Schubeler) eP05-24HV专为先进空中交通(AAM)应用而设计。直径为524mm，直流功率输入为24kW，静态推力为720N，飞行速度范围为0-45 m/s，800V架构，已准备好集成到eVTOL项目中。
eP05-24HV 技术规格
外壳内径 524 毫米（20.63 英寸）
风扇扫过面积 1970 平方厘米（305 平方英寸）
峰值转速 5870 rpm (最多持续120秒)
最大持续转速 5280 rpm
峰值静态推力 720 N
最大持续静态推力 585 N
峰值功率 24,000 W DC (最多持续120秒)
最大持续功率 17520 W DC
电机控制器 Embention MC110
最大电压 800 V DC
正常电压 700 V DC
峰值电流 34.5 A DC (最多持续120秒)
最大持续电流 25 A DC
性能图表
